產品描述

一、概述：

臨朐三星電子有限公司生產的NE系列板鏈?zhǔn)教嵘龣C(jī)是本公司引進國外同類產品先進技術開發的產品。是目前國內較為先進的-種垂直提升設備，已被廣泛用來提升各種散狀物料，如：礦石、煤、水泥、水泥熟料、糧食、化肥等。在各工業國家，這類提升機應用極廣。由于其高效節能，已成為替代HL及TH型等環鏈?zhǔn)教嵘龣C(jī)的首選。

NE型提升機為板鏈、重力式誘導卸料提升設備，設計原理先進，整機運行可靠。

企業標準Q/SZK2005--NE。

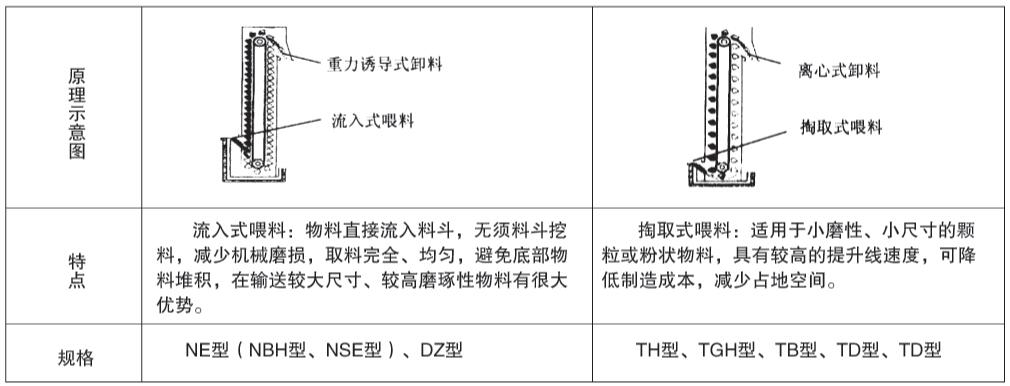

二、工作原理：

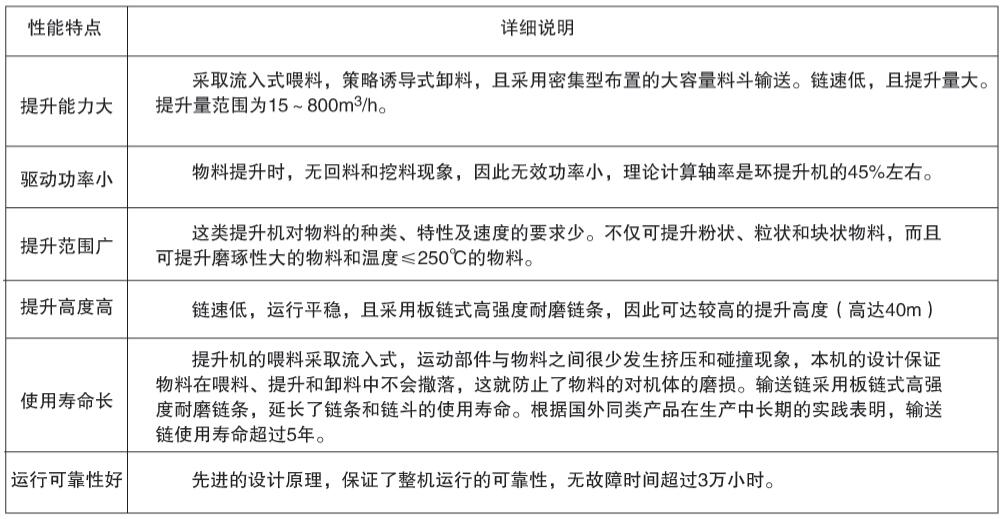

三、性能特點

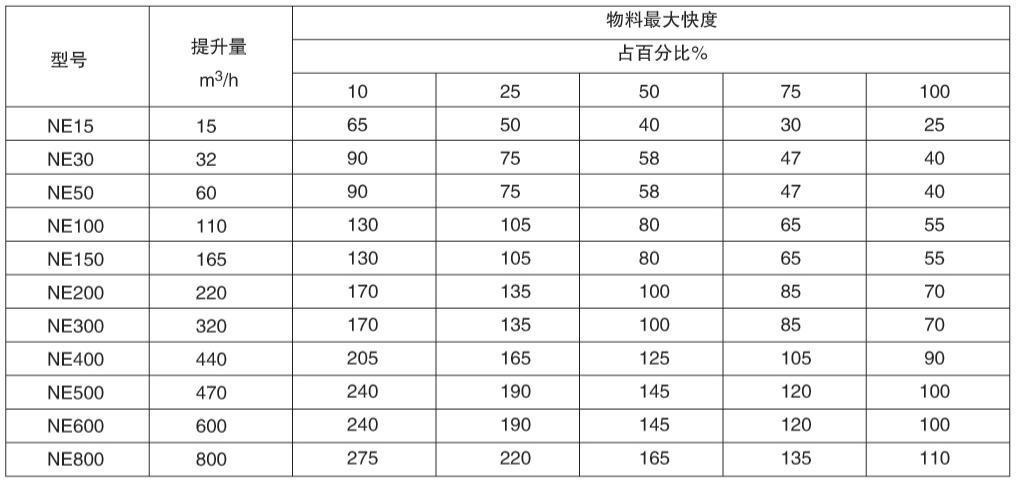

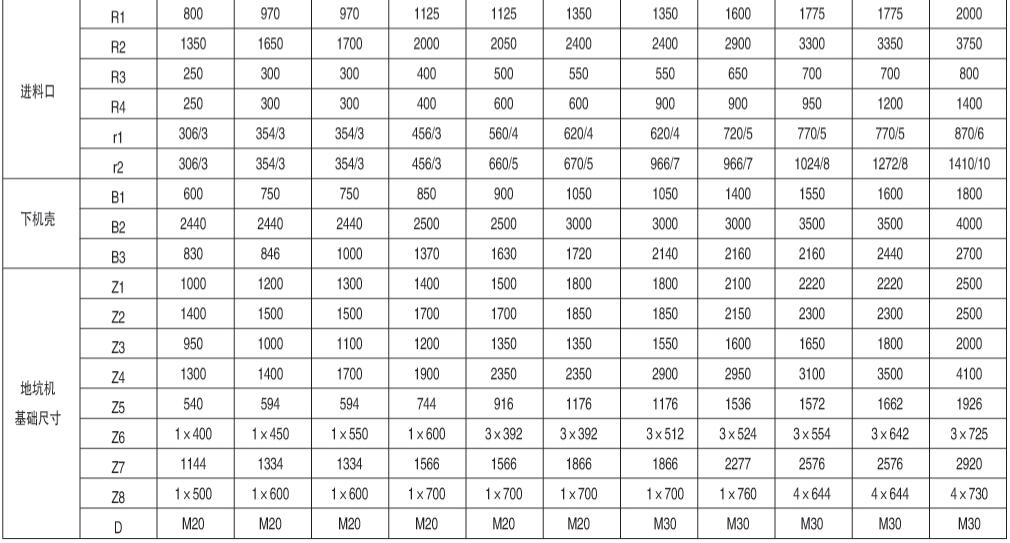

四、技術規范

表1、板鏈斗式提升機技術規范表

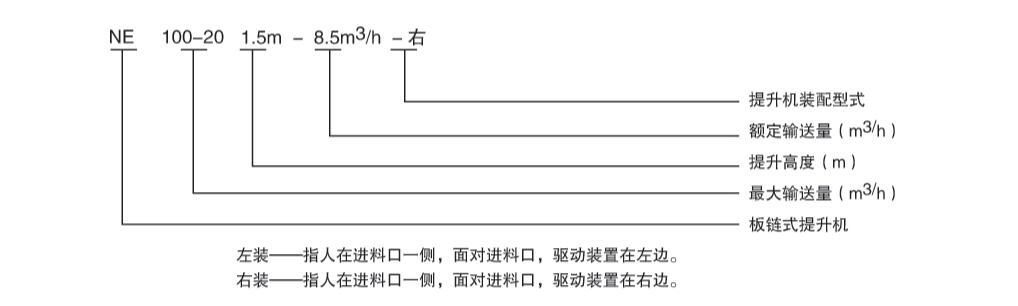

五、型號說明

六、結構組成

NE板鏈斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。

1、運行部件：由料斗和套筒滾子鏈條組成，NE15、NE30采取單排鏈，NE50-NE800采取雙排鏈。

2、驅動裝置：采取Y系列電動機，通過減速器（或直接用擺線針輪減速電機）和鏈傳動組成。（可根據用戶要求而定）。

驅動裝置分左裝和右裝兩種。分別與提升機左、右裝對應。

左裝：為人在減速器輸出軸端，面對減速器，傳動小鏈輪在右側。右裝：為人在減速器輸出軸端，面對減速器，傳動小鏈輪在左側。

注：提升機驅動平臺由單面與三面兩種平臺制法，一般以三面平臺制作，客戶要求采用單面平臺或維修架時，請合同上注明，差價另補。

3、.上部裝置：有上罩、上部機殼、頭軸裝配等部件，逆止器、卸料口裝有防回料橡膠板。

4、中部機殼：帶檢視門中間節，標準中間節和非標節。

5、下部裝置：安裝有張緊裝置，NE15-NE50采取彈簧張緊，NE100-NE800采取墜重箱張緊。

七、動力配備

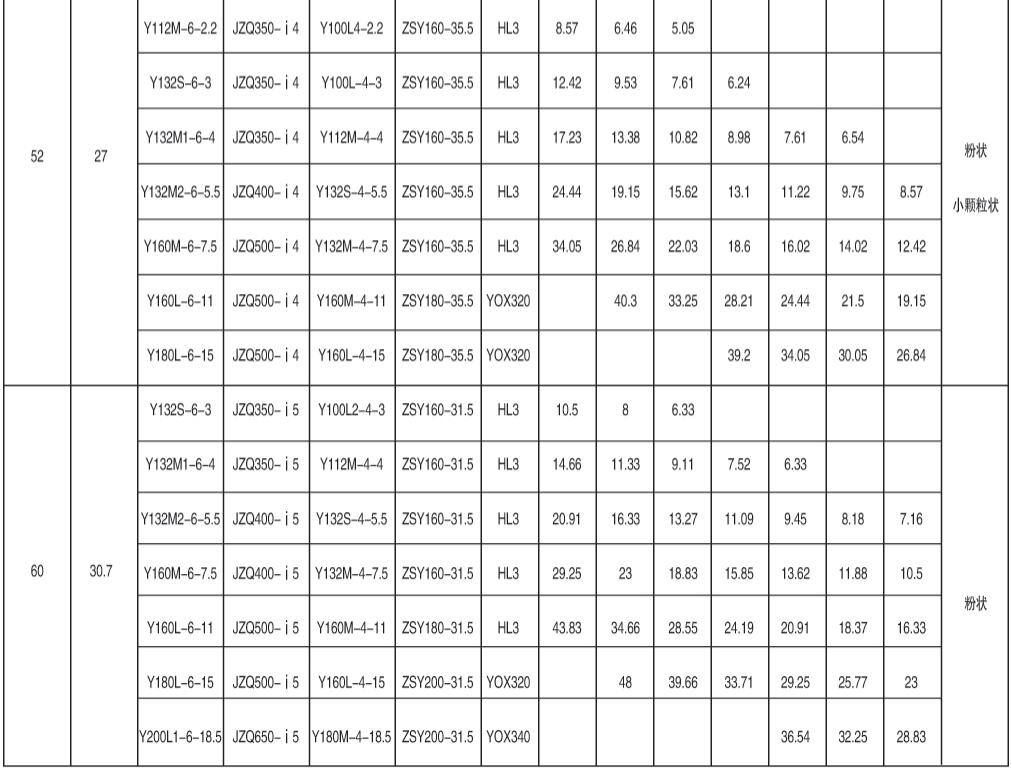

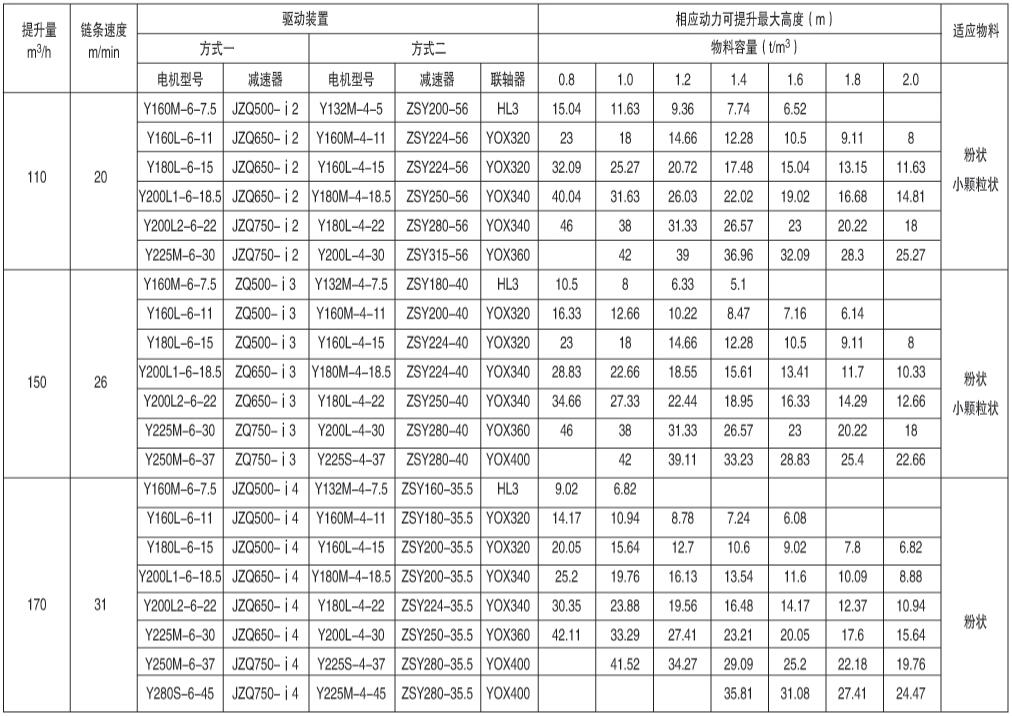

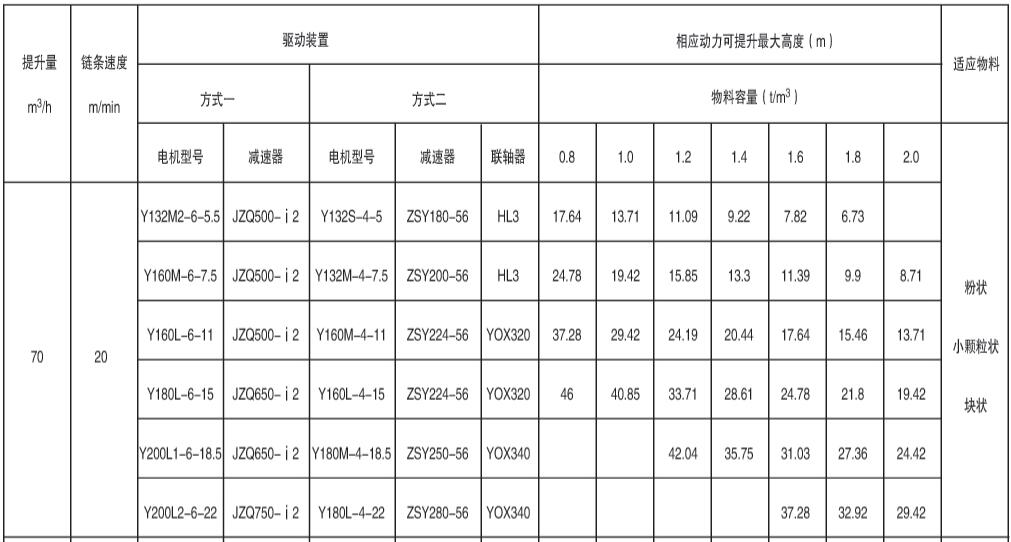

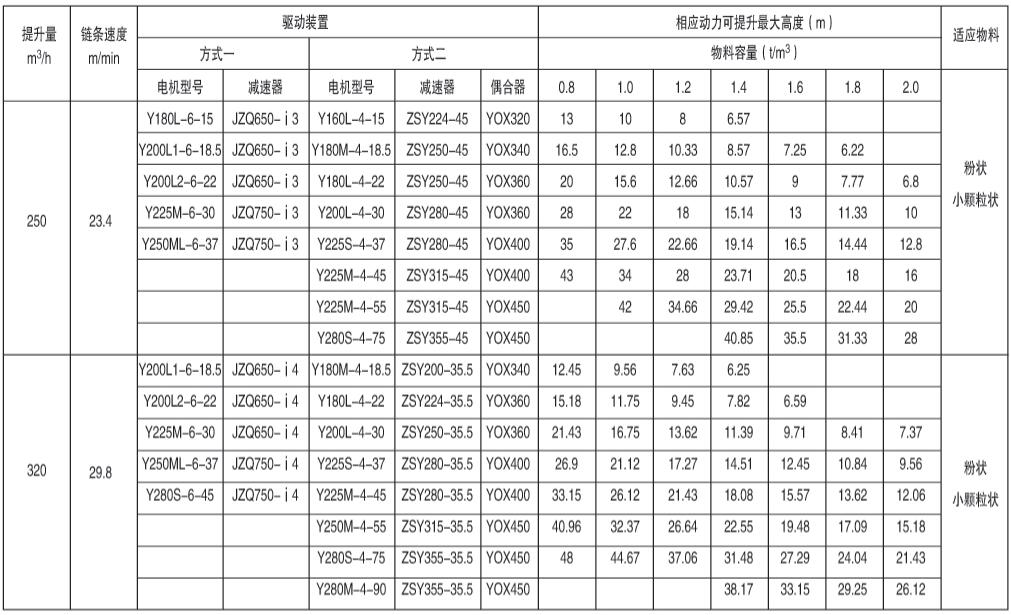

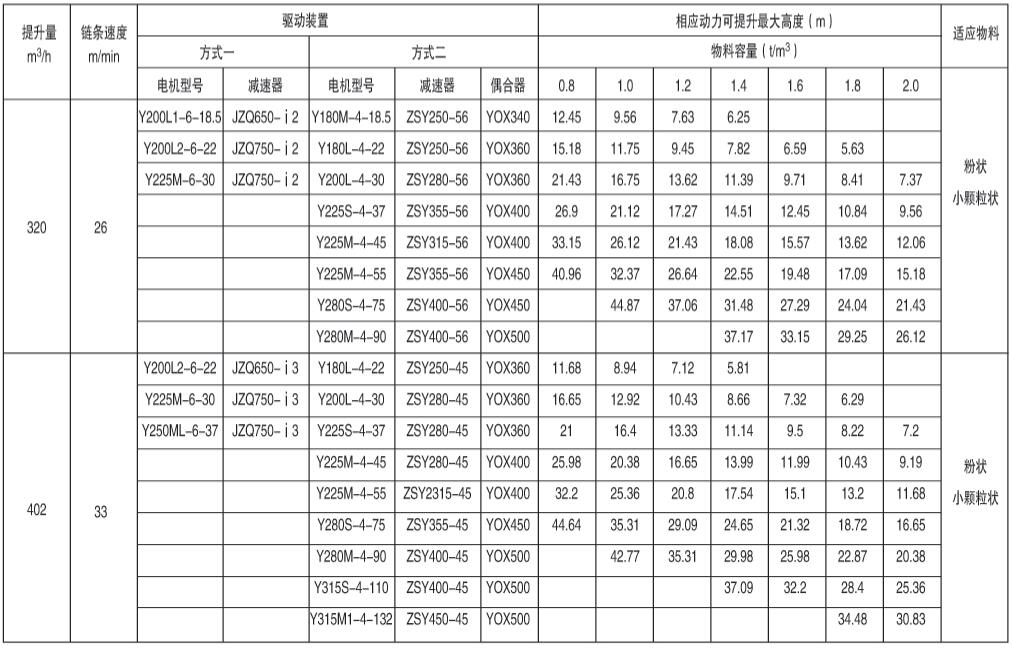

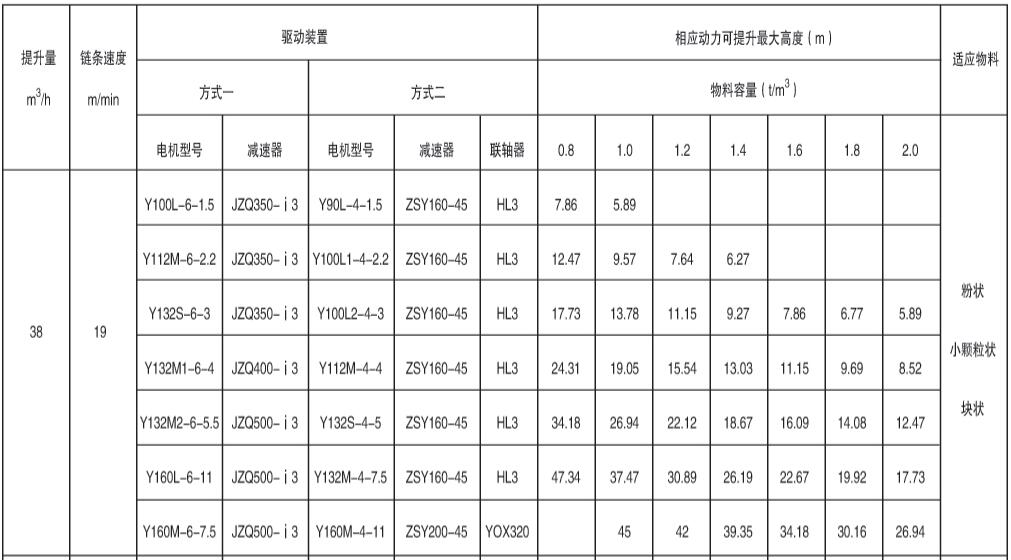

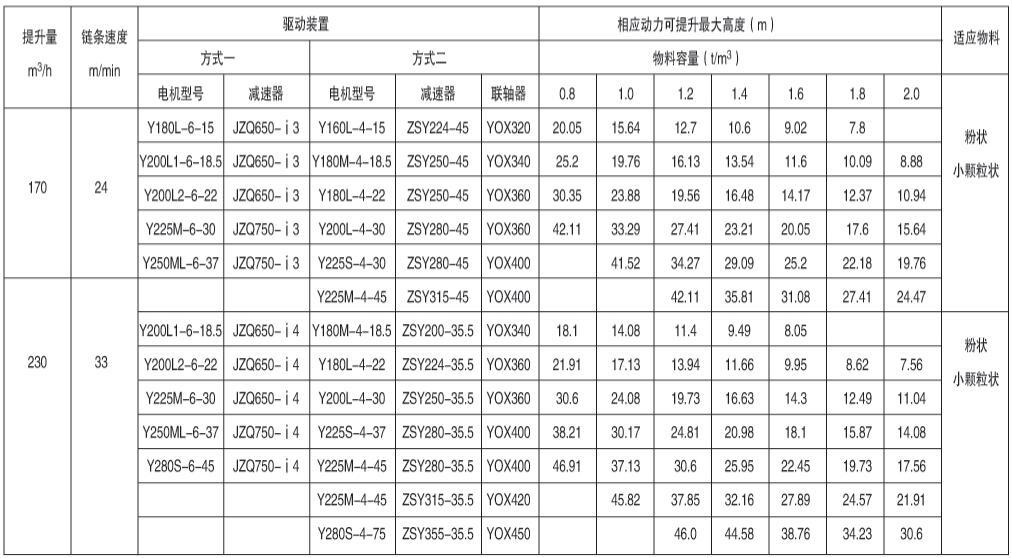

NE15、NE30、NE50、NE100、NE150、NE200、NE300、NE400型提升機的最大提升量、最大提升高度及動力配備表見2--9，選擇NE500、NE600、NE800型提升機時，請本公司技術部聯系。

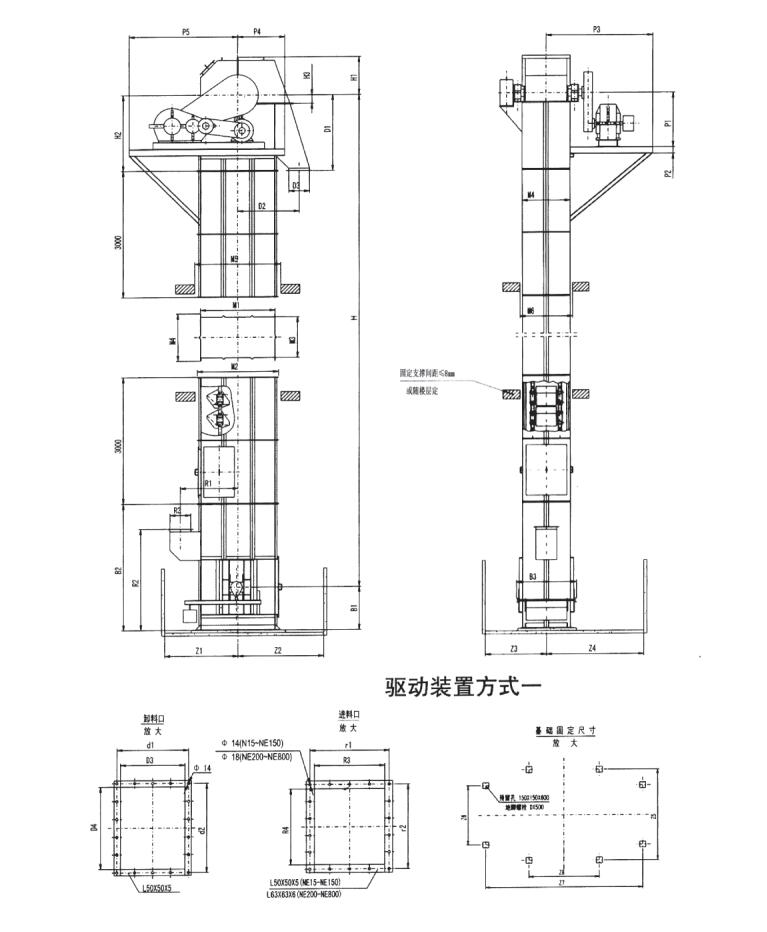

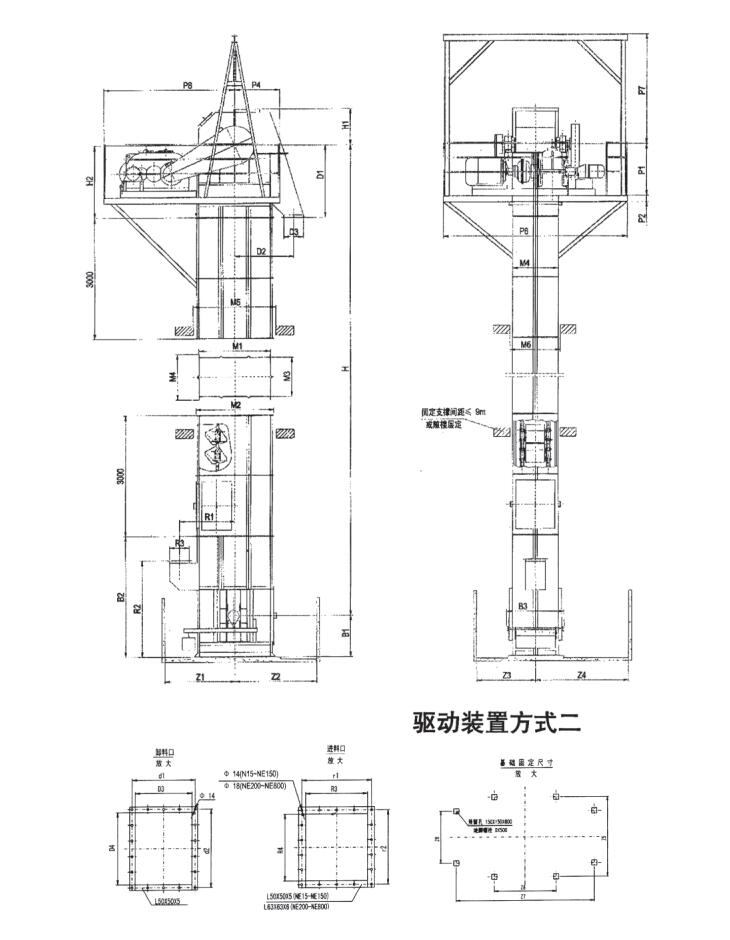

選擇驅動裝置時，根據減速機輸入軸與電機的聯接方式，有二種選擇：方式一：軟齒面減速機輸入軸入電機通過皮帶連接，起到緩沖、過載保護作用，適用于45kw以下的提升機驅動。方式二：硬齒面減速機輸入軸與電機通過偶合器或聯軸器直聯，偶合器起到柔性起動，減震、過載保護作用，并可根據需求配上慢速輔助驅動。

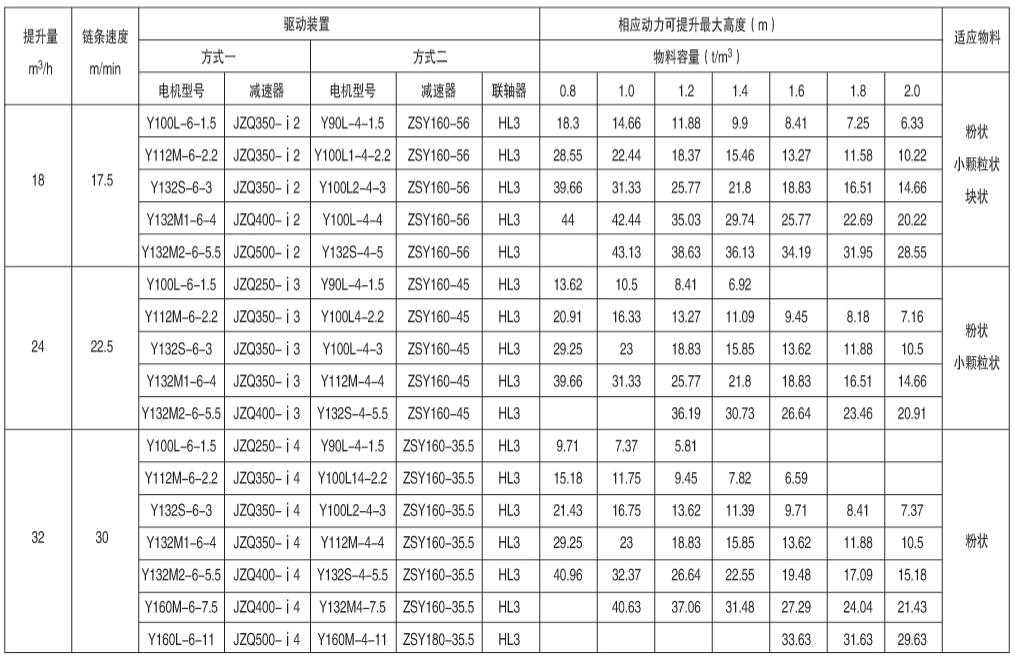

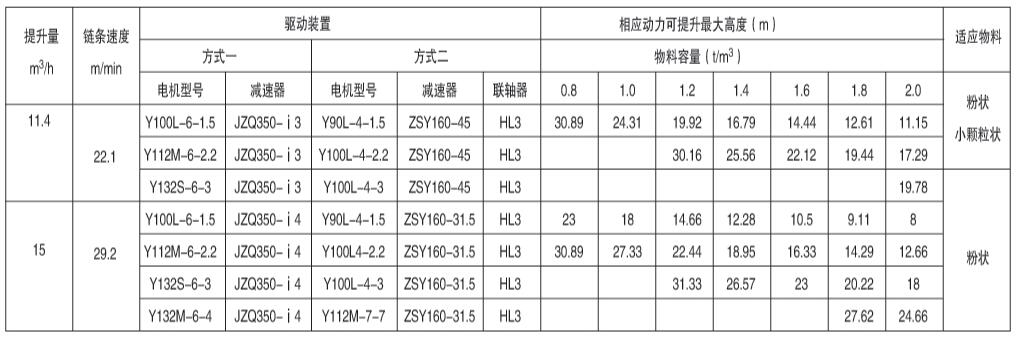

表2、NE15型提升機驅動裝置及最大提升高度表
